一、超聲波焊接原理

超聲波焊接原理是由智能數控超聲波發生器將輸入寬電壓范圍的工頻交流電整流濾波轉換為約310V的直流電，經過斬波成特定的高頻交流電，經過高頻變壓器將信號放大到幾千伏高壓交流信號后驅動換能器，使之在自身諧振點上產生諧振。控制模塊能在超聲波焊接工作發生故障時切斷超聲波輸出，從而為超聲波發生器以及整個焊接設備提供極高安全保障。

整機核心主控系統采用STM高速M(fèi)CU，搭載3.2寸寬屏觸摸屏，具有靈敏的反應速度、易于交流、堅固耐用、節省空間等優點，提供更為便捷的人機交互體驗。同時還具有模塊化管理電流采樣、輸出端口、輸入端口、高速通信、安全保護及故障報警等功能，使設備能保持高效穩定地運行。

二、特點及應用

整機特點：

1.頻率：15KHz；

2.自動追頻跟蹤；

3.所有的氣動元件采用正宗亞德客氣動；

4.聲音輕微，工作環保；

5.焊接快速，每次焊接時間0.01-10.00秒；

6.焊接效果精美，焊接品質高。

應用范圍：

1.各種厚度無紡布的熔接，適用于袋裝彈簧包的封包；

2.通過更換模具也可用于鑲嵌、鉚接、點焊、嵌邊等加工工藝。

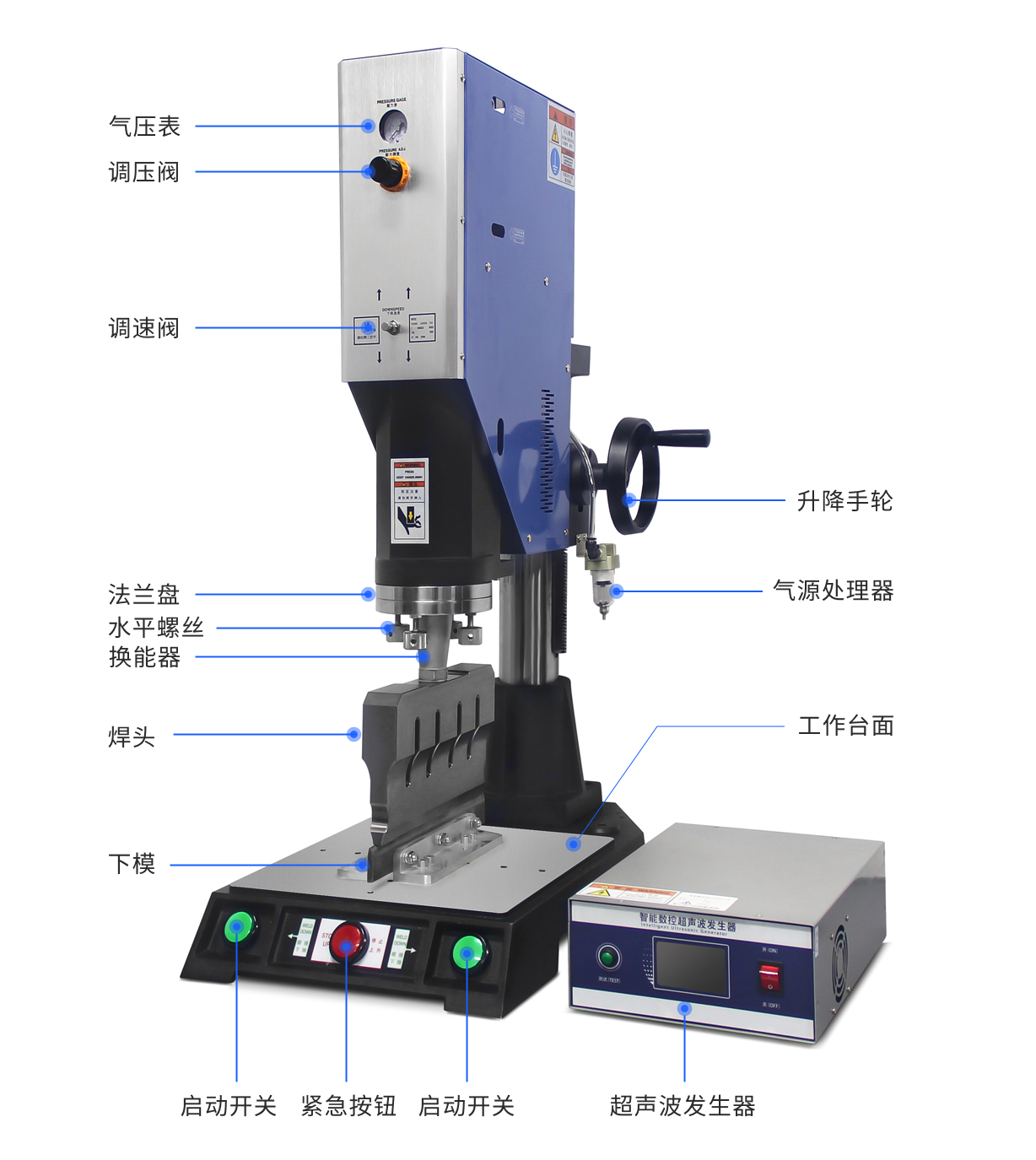

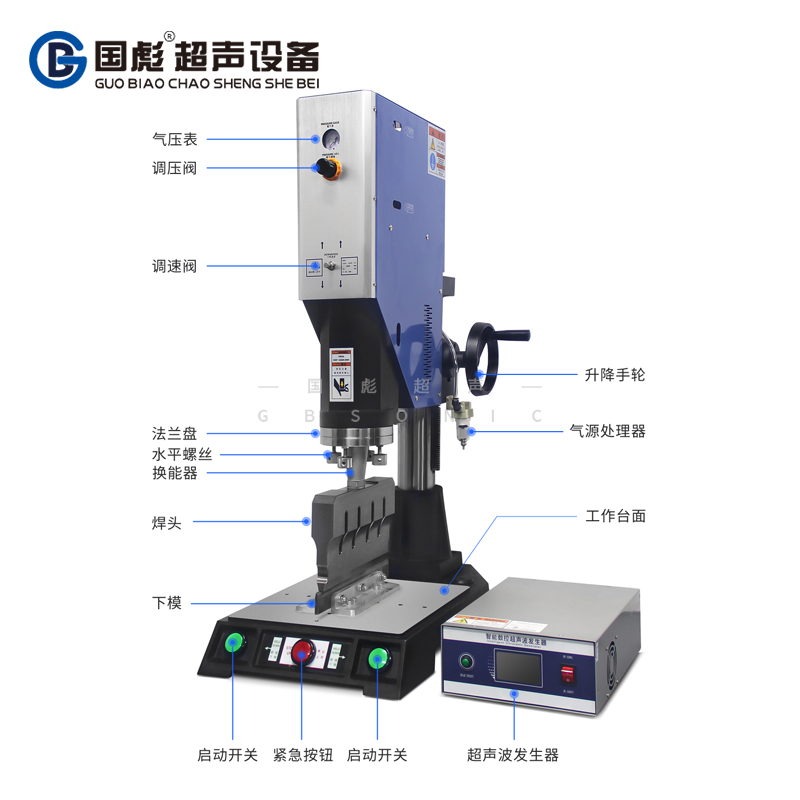

三、設備結構

四、技術參數

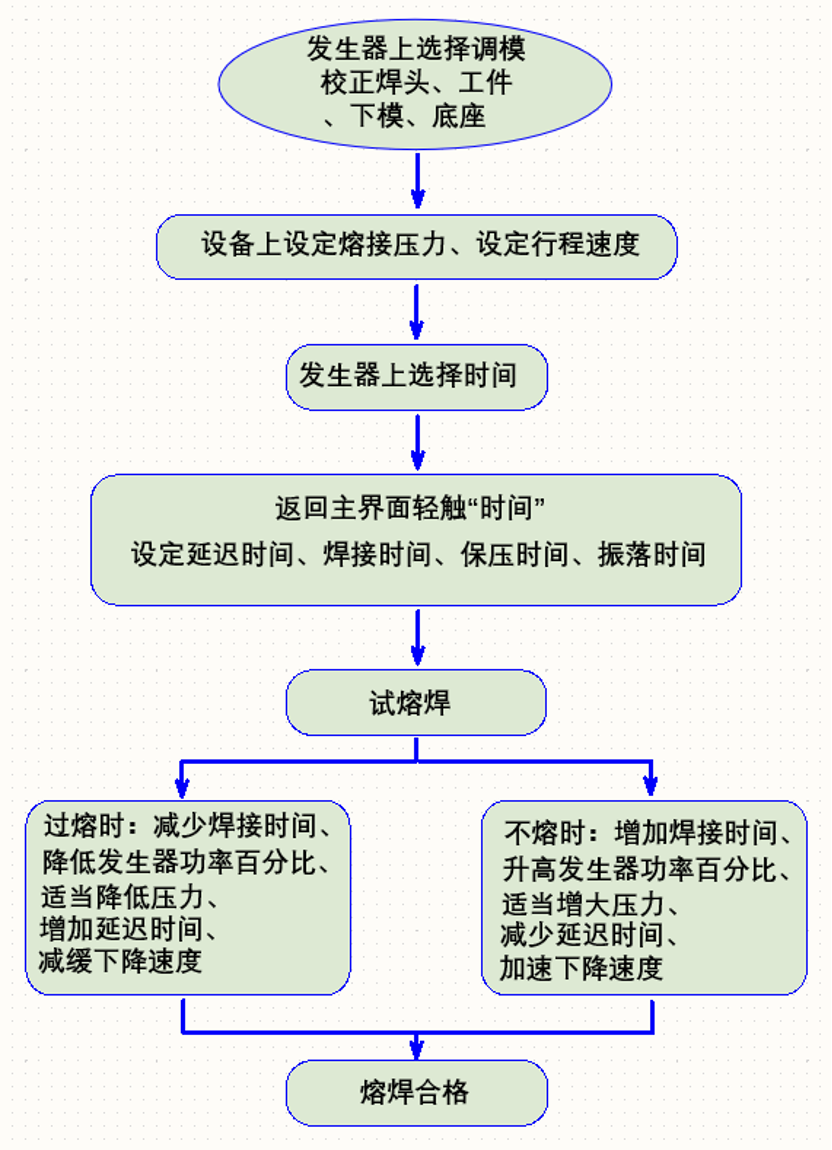

五、超聲波操作步驟
