(單風扇)超聲波焊接發生器（15k/18k/20k/28k/35k/40k）

【產品概述】快速自動搜頻，速度快，發力猛，提高產能。多重模式可選，滿足客戶定制化需求。追頻范圍寬，精度高，功能強大，品質優良，焊接穩定性高。過壓、過流、過載、過溫保護，提高產品壽命。黑、黃、灰晶片振子可直接使用，振幅線性調節配套自動化設備生產。超聲波焊接原理是由智能數控超聲波發生器將輸入寬電壓范圍的工頻交流電整流濾波轉換為約310V的直流電，經過斬波成特定的高頻交流電，經過高頻變壓器將信號放大到幾千伏高壓交流信號后驅動換能器，使之在自身諧振點上產生諧振。控制模塊能在超聲波焊接工作發生故障時切斷超聲波輸出，從而為超聲波發生器以及整個焊接設備提供極高安全保障。

產品型號：GBP-SX20Z
更新時間：2024/9/2 16:55:34
訪問量：27650
廠商性質：廠家自主研發生產及銷售

產品咨詢聯系我們

產品詳情

超聲焊接設備（20k/28k/40k）

一、超聲焊接原理

智能數控超聲波發生器將輸入寬電壓范圍的工頻交流電整流濾波轉換為約310V的直流電，經過斬波成特定的高頻交流電，經過高頻變壓器將信號放大到幾千伏高壓交流信號后驅動換能器，使之在自身諧振點上產生諧振。控制模塊能在超聲波焊接工作發生故障時切斷超聲波輸出，從而為超聲波發生器以及整個焊接設備提供極高安全保障。

整機核心主控系統采用STM高速M(fèi)CU，搭載3.2寸寬屏觸摸屏，具有靈敏的反應速度、易于交流、堅固耐用、節省空間等優點，提供更為便捷的人機交互體驗。同時還具有模塊化管理電流采樣、輸出端口、輸入端口、高速通信、安全保護及故障報警等功能，使設備能保持高效穩定地運行。

二、焊接電源圖片

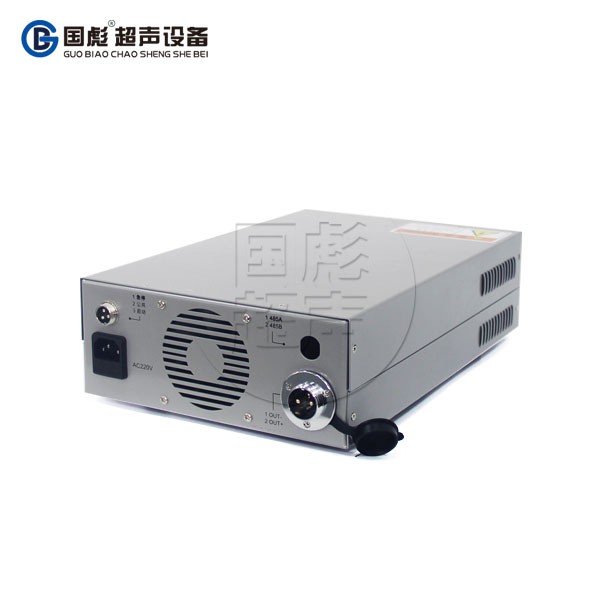

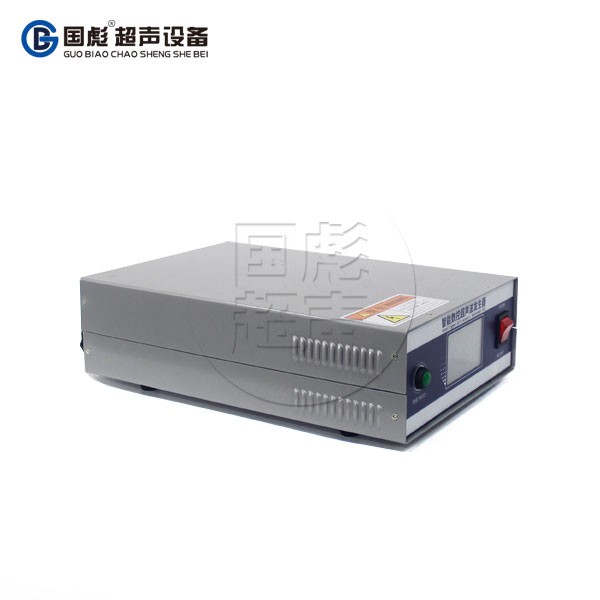

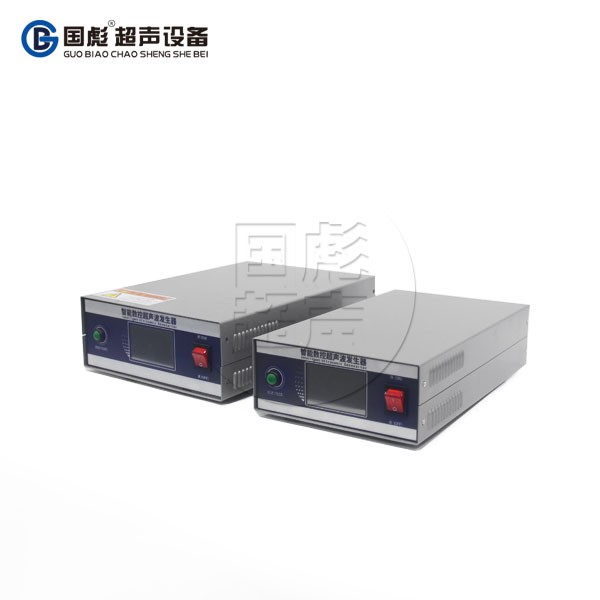

圖1 焊接電源圖片

三、技術指標

產品型號	GBP-SX20Z
發生器頻率（KHz）	20KHz
最大功率（VA）	3000VA
輸入電壓(V)	175~240V
輸入頻率(Hz)	50/60Hz
輸出頻率（KHz）	19.40~20.30KHz
外形尺寸	350(L)310(W)100(H)mm
重量(Kg)	3Kg
