一、     概述

液體聲場中的超聲波強度(聲功率)是超聲波系統一個最主要的指標。它對清洗機的清洗效果，超聲波處理機的工作效率有直接的影響。聲強測量儀可隨時隨地，快速簡便地測量聲場強度，并直觀地給出聲功率數值。

二、     主要特點

l     實現一鍵式自動測量，數據精準，自動顯示聲強值及波形；

l     數字式顯示簡單明了，實時顯示聲強值及頻率；

l     數據自動存儲于TF卡中，方便數據分析；

l     實時電量檢測，及時提醒用戶，并具備節電模式，延長工作時間；

l     5寸彩色大顯示屏，數據監測更清晰（272×480帶LED背光）；

l     內置3400mAh鋰電池組，外配充電器；

l     自動關機時間可設，當所測數據為0時，會自動進入關機倒計時，如果關機倒計時設置為0，則自動關機功能取消；

l     背光時間可設，當儀表無操作時，會自動進入背光倒計時，如果背光倒計時設置為0，則背光功能取消；

l     儀表在未充電狀態，電池顯示綠色，接上充電器，電池顯示黃色，開始閃爍，充電充滿后，電池顯示綠色，電池閃爍停止；

三、     功能參數

四、     操作說明

使用步驟：

1. 儀表使用前，將儀表SMA接頭與探棒接頭連接好；

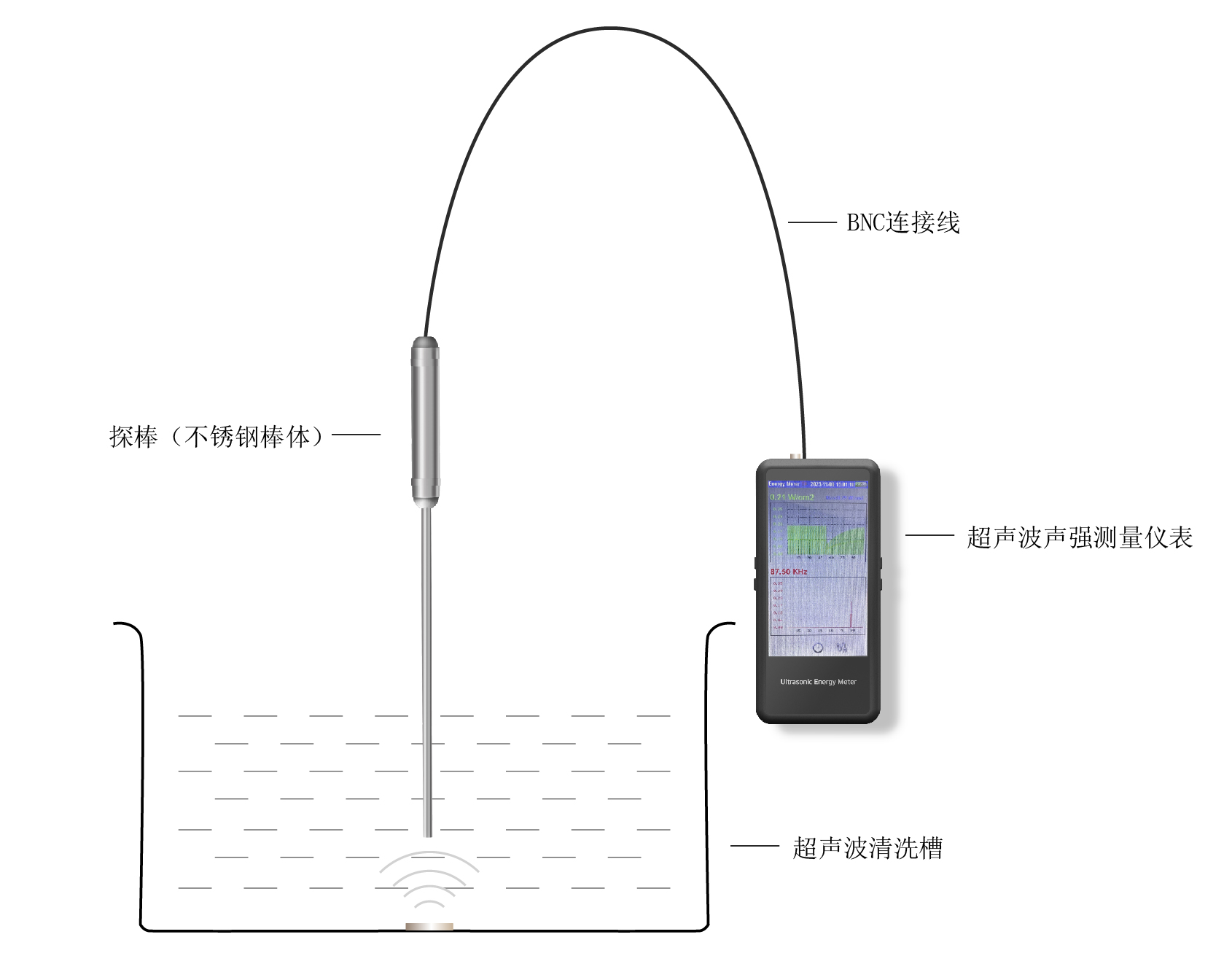

2. 準備測量時，將探棒伸入超聲波清洗槽中；

3. 按下開關機鍵（按鍵3），系統開機，進入開機界面；

4. 探棒檢測到超聲時，自動進行測量。屏幕動態顯示實時聲強值、最大聲強值和超聲頻率以及波形曲線；

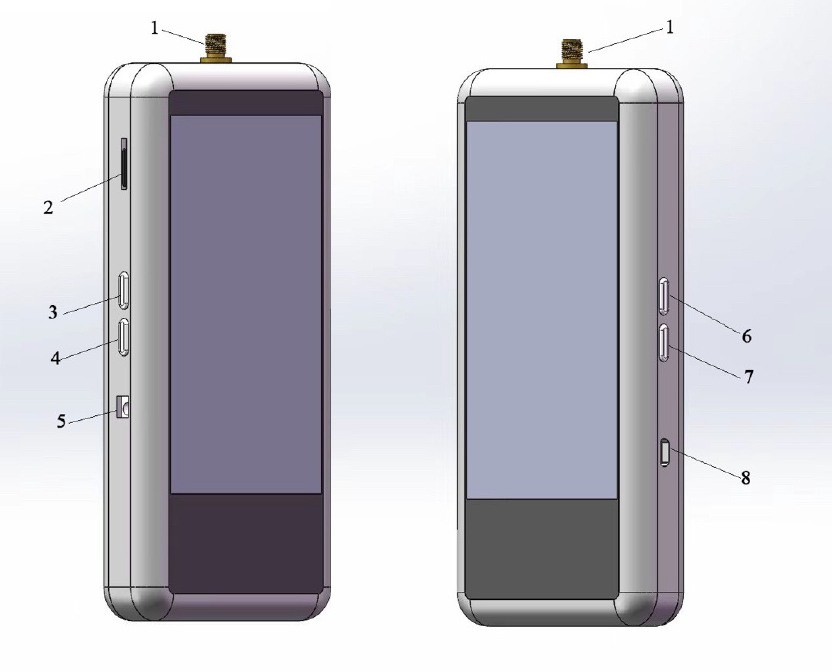

5. 儀表開機后，長按功能鍵（按鍵6），進入功能設置狀態，儀表左下角設置圖標背景變藍，代表該功能被選中，按下右移鍵（按鍵7），功能圖標向右切換；按下左移鍵（按鍵6），功能圖標向左切換；

6. 切換到所選功能圖標，按下確認鍵（按鍵4）進入該功能界面，按下確認鍵（按鍵4），可在各個參數之間進行切換；按下光標移動鍵（按鍵3），可移動當前參數的光標位置，按下數字加鍵（按鍵6）可增大當前光標位置數字大小，按下數字減鍵（光標7）可減小當前光標位置數字大?。粩?shù)據修改后，按下確認鍵（按鍵4）即可保存當前設置參數，長按退出鍵（按鍵4）即可返回到主界面；

7. 儀表開機后，長按開關機鍵（按鍵3），儀表自動關機，屏幕黑屏；

8. 使用結束，請擦干所有水跡，小心輕放于陰涼干燥處。

五、     界面說明

六、     使用須知

1. 確保使用本廠標定探頭,使用其他未標定探頭會產生測量誤差，嚴重時燒毀儀表。

2. 請勿在高溫和潮濕情況下使用儀表。

3. 請勿私自打開機殼操作，機殼內有裝精密電子元件。

4. 如若重新安裝或更換電池，請注意電池正負極不要插反；

5. 如若長時間不使用儀表，請將儀表內的電池取出，防止電池泄露。

6. 探棒為精密元件，請小心輕放，不能敲打、摔或碰觸金屬固體。

七、     常見問題及解答

1、數據一直顯示為零

答：若將探棒放入空氣中，則聲強測量儀會立即顯示實時聲強值為0.00 W/cm2，頻率值為0.00KHz。若此時探棒插入正在工作的清洗槽中，則儀表或探棒損壞，需整套寄回我公司進行維修。

2、感覺讀數上不準確

答：超聲波的聲強是一個較為復雜的概念，是不能用總功率除以輻射面積直接得出的，必須通過測量得到。我公司生產的聲強測量儀在出廠前進行過標準聲強的校準，因此所測量得出的數值即為實際的聲強值。聲強的概念中，有一個極限的概念，也就是當水中的聲強達到一定的閾值時，即使再增加換能器，增加功率，聲強可能不會線性增加，甚至可能不會改變。

3、高頻率設備無法測量

答：我公司生產的聲強測量儀是專門針對常用的超聲清洗機，主要覆蓋的頻率段為10-100kHz，當測量的頻率段高于這個頻段時，會導致無法測量或測量不準的情況發生。遇到類似情況，有兩種辦法解決。

（1）告知我們您所測量的頻率段，我公司專門制作配對的顯示表和探棒。

（2）直接使用示波器進行相對的測量。使用示波器直接連接我公司的探棒，通過讀取示波器時域信號，進行聲強大小的相對判斷，但此方法無法進行聲強數值的測量，只能進行大小比較。

4、讀數異常，未放入液體中也有讀數

答：此問題為儀表或探棒損壞，需寄回我公司維修。
