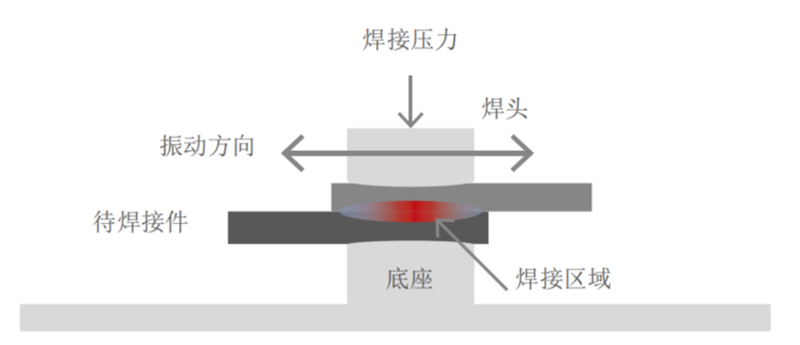

原理介紹：超聲波手持式點焊設備通過超聲波發生器將50/60Hz電流轉換成高頻交流電，將該電能輸入超聲波換能器產生同等頻率的機械運動。機械運動通過調幅器裝置傳遞到超聲波焊接頭，焊接頭將接收到的振動能量傳遞到待焊接工件的接合部。在該區域，能量通過摩擦方式轉換成熱能，將塑料熔化。振動停止后維持在工件上的短暫壓力使兩焊件以分子鏈接方式凝固為一體。一般焊接時間小于1秒，所得到的焊接強度可與本體相媲美。

超聲波手持式點焊設備適用行業有：塑膠、電子、電器、汽車配件、包裝、環保、醫療 、無紡布服裝、文具日用品、塑料玩具、體育用品、通信器材等。

關鍵詞：超聲波點焊，高頻振動，焊接材料

一、產品簡介

       國彪超聲GBS-FX35A系列超聲波手持式點焊設備是一款可移動的超聲波手動焊接設備。由超聲波發生器、超聲波焊接頭、超聲波換能器組成。該系統能夠和相應的手持焊接設備配套使用，也可以直接連接到有換能器、變幅桿和焊頭的組合結構上進行自動化操作。相比其他傳統工藝（如膠粘、電燙合或螺絲緊固等），具有能耗低、效率高、不變形、無污染、焊接牢固、操作方便等特點。整體設備具備頻率高、頻率低報警，超聲波發生器內部溫度過高報警，振動子工具頭磨損報警。

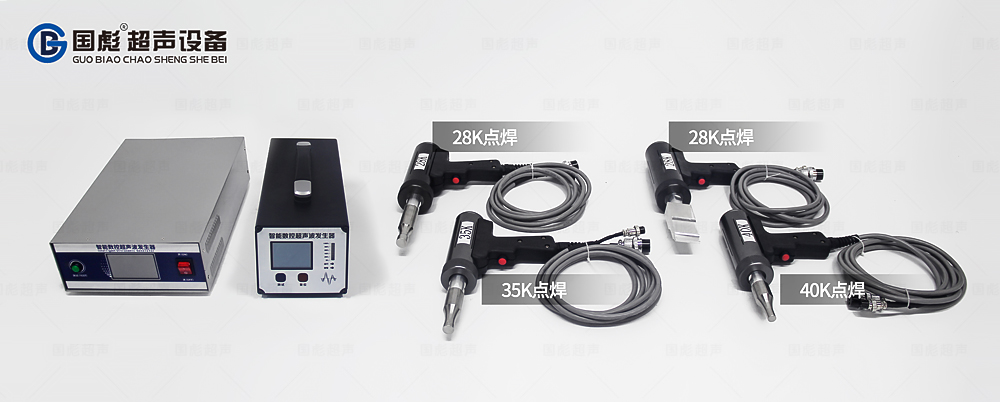

圖1 焊接整套設備實物圖

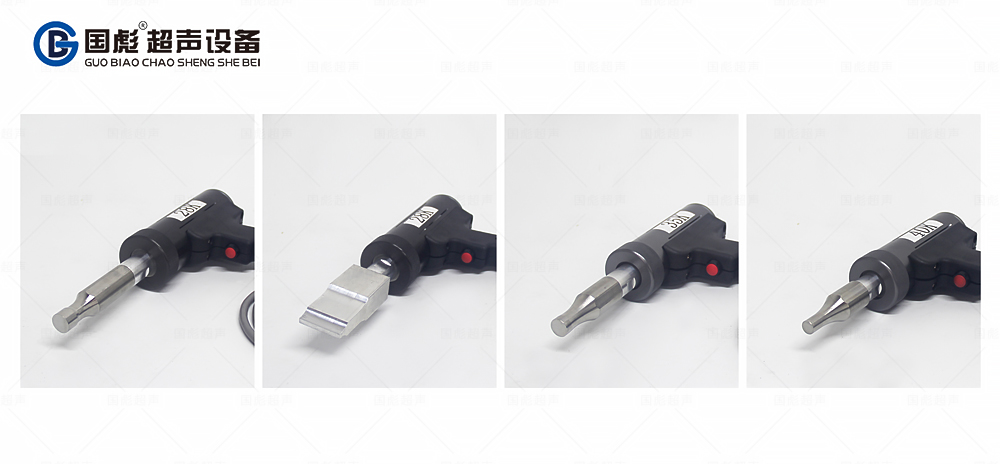

圖2 點焊槍工具頭

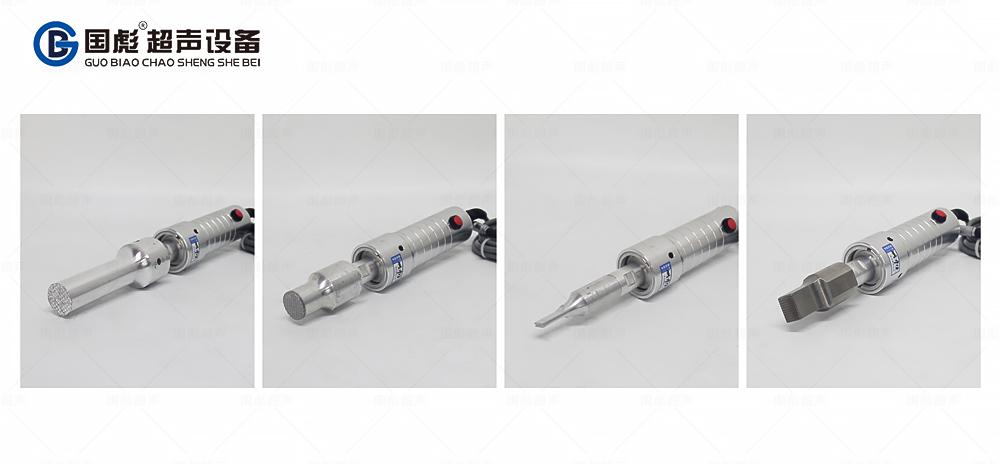

圖3 直柄式點焊工具頭

二、產品優點及參數

三、項目運行實施

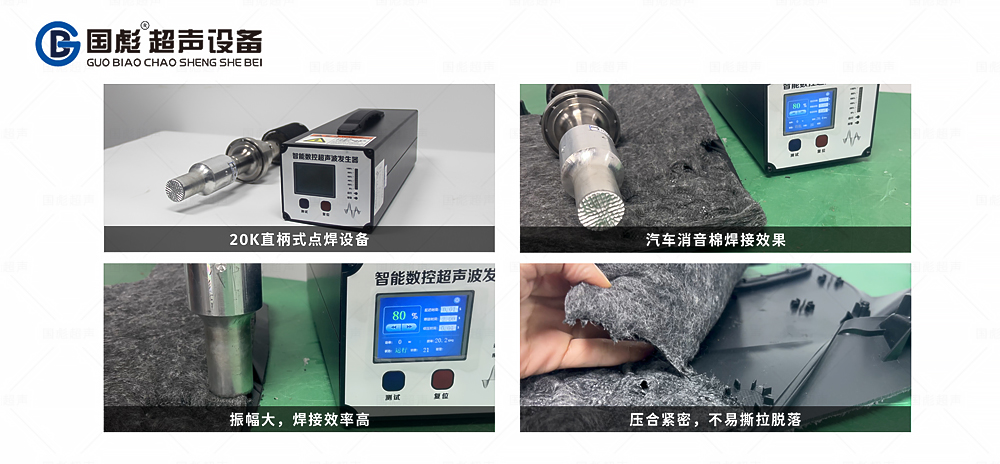

       本項目所實施的方案已在國內知名車企相關配套設備企業得到實際現場應用，取得良好的超聲焊接效果。

四、項目應用體會

      國彪超聲GBS-FX35A系列超聲波手持式點焊設備，可作為自動化設備的的組件應用，可適應于鉚焊、扣釘、切割或其它機械固定，生產效率高、成本低；可根據焊接產品的鉚點尺寸大小及焊接要求，定制焊頭；整機體積小，重量輕，散熱效率高、操作簡單；焊接面牢固、焊接強度高，美觀、零廢料；使用安全，工作穩定可靠，故障率低。
